DEVIflex™ 100T / 75T / 50T

La trame chauffante prête à l'emploi DEVIflex™ intègre un câble chauffant à double conducteur entièrement blindé à 360° et fixé sur un treillis plastique pour faciliter l'installation. Sa construction robuste et son profil rond la rendent adaptée à de nombreuses applications de planchers chauffants électriques en intérieur.

Conçue pour être installée sur un support isolé puis intégrée dans une chape conformément au CPT 3606, la trame chauffante contribue à une mise en œuvre efficace sur chantier tout en assurant une répartition homogène de la chaleur dans la structure du sol.

Le câble chauffant doit être utilisé avec un thermostat approprié afin de réguler la température du système. Les performances énergétiques dépendent notamment de la conception de l'installation, du niveau d'isolation du bâtiment, des réglages du thermostat et des conditions d'utilisation.

La liaison froide est constituée d'un câble d'alimentation à conducteurs rigides conçu pour simplifier les opérations de raccordement. Le point de connexion entre la liaison froide et l'élément chauffant est protégé contre les infiltrations d'eau grâce à un capuchon amovible. La jonction visible facilite également l'identification de la zone chauffante lors de l'installation.

Chaque trame chauffante fait l'objet de contrôles de fabrication comprenant notamment des essais de résistance ohmique, des essais haute tension et des vérifications des matériaux conformément aux procédures de contrôle qualité applicables.
Selon les conditions de garantie en vigueur, le produit peut bénéficier de la garantie DEVI™. Les modalités, la durée et les conditions de couverture doivent être vérifiées dans la documentation officielle DEVI disponible pour le marché concerné.

* Une Déclaration Environnementale de Produit (EPD) est un document normalisé qui présente de manière transparente les impacts environnementaux quantifiés d'un produit sur l'ensemble de son cycle de vie. La disponibilité d'une EPD doit être vérifiée pour la référence produit concernée.

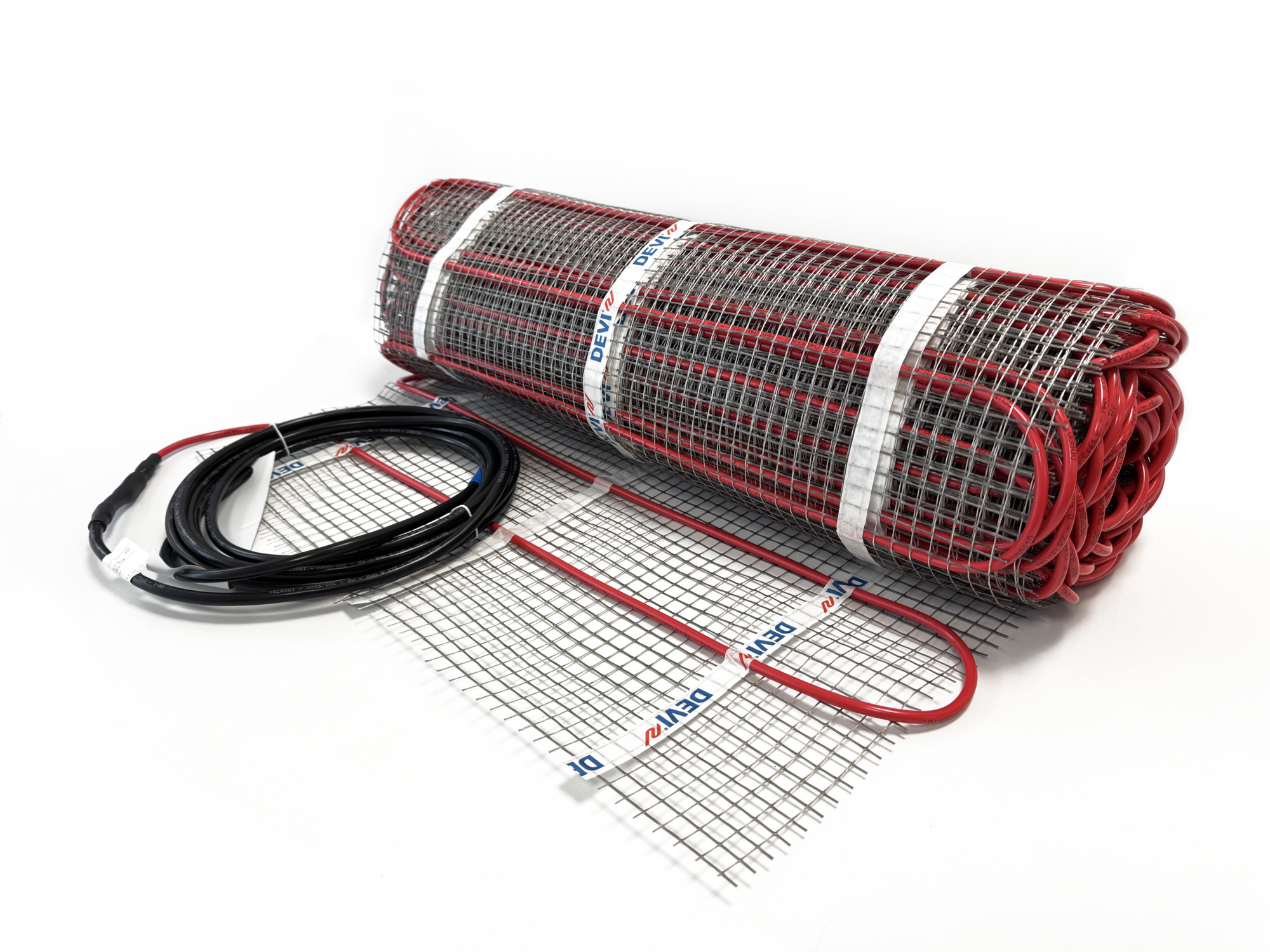

DEVIflex™ 100T

Avantages

  • Rapide et facile à installer
  • Longue durée de vie
  • Câble posé sur treillis fibres de verre
  • 2 gaines de protection protègent les âmes chauffantes

Spécifications

DEVIflex 50T/75T/100T  50W/m2, 75W/m2 et 100W/m2
Tension  230 V~
Largeur  75 cm
Pas entre 1/2 spires  15 cm
Liaison froide  Une seule de 6m câbles rigides (DTCL)
Classe IP  IPX7
Température minimum d'installation

-5°C
Norme  CEI60800 : 2009, CE, Intertek
Type de câble chauffant  Double conducteur
Gaine extérieure  PVC rouge, diamètre 6,9 mm
Gaine interne  XLPE (PEX) + deux conducteur avec écran
Composition du kit Rapid fix + notice + affiche d’avertissement de
percement + Tacking Clips
Résistance à la traction  400 N
Résistance à la déformation  1500 N
Diamètre de courbure minimum 5 cm

Étendue de la garantie

20 ans

Conformité



Conformité aux normes : EC60800:2009



Conformité

Variantes de produits



Choisissez une variante de produit pour accéder à la page produit du Danfoss Store, où vous trouverez plus de détails et de documents

.

DEVIflex 100T

Code Pièce à équiper (m2) + ou - 10% Couvre une
surface de (m2)		 Longueur de
la trame (m)		 Largeur de
la trame (m)		 Résistance ohmique de la trame (Ohm) Section Liaison
froide (mm2)		 Puissance
(W)
140F1450 1,4 1,1 1,5 0,75 444 1,5 120
140F1451 1,9 1,6 2,1 0,75 320,5 1,5 165
140F1452 2,8 2,5 3,3 0,75 219,7 1,5 240
140F1453 4,2 3,6 4,8 0,75 148,8 1,5 355
140F1454 5,2 4,3 5,7 0,75 119,4 1,5 445
140F1455 6,5 5,6 7,5 0,75 96,3 1,5 550
140F1456 7,8 6,8 8,7 0,75 80,3 1,5 660
140F1457 9,2 7,7 10,2 0,75 67,8 1,5 780
140F1458 10,6 9 12 0,75 59 1,5 895
140F1459 13,2 11 14,7 0,75 47,1 1,5 1120
140F1460 14,3 12,2 16,2 0,75 43,5 1,5 1215
140F1461 15,9 13,5 18 0,75 39,2 1,5 1350
140F1462 17,3 14,9 19,8 0,75 36 1,5 1470
140F1463 19,2 16,2 21,6 0,75 32,4 1,5 1630
140F1464 21,3 18,2 24,3 0,75 29,2 2,5 1810
140F1465 25,5 21,8 29,1 0,75 24,4 2,5 2170
140F1466 28,8 24,3 32,4 0,75 21,6 2,5 2450

DEVIflex 75T

Code

 Pièce à équiper (m2) + ou - 10% Couvre une
surface de (m2)		 Longueur de
la trame (m)		 Largeur de
la trame (m)		 Résistance ohmique de la trame (Ohm) Section Liaison
froide (mm2)		 Puissance
(W)
140F1435 1,3 1,1 1,5 0,75 652,5 1,5 80
140F1436 2,3 2 2,7 0,75 373,9 1,5 140
140F1437 4,1 3,2 4,2 0,75 209,3 1,5 255
140F1438 5,3 4,5 6 0,75 160,8 1,5 330
140F1439 7,7 6,5 8,7 0,75 111,5 1,5 475
140F1440 10,2 8,6 11,4 0,75 84,4 1,5 625
140F1441 11,8 9,9 13,2 0,75 72,4 1,5 730
140F1442 13,5 11,3 15 0,75 63 1,5 840
140F1443 17,1 14 18,6 0,75 49,9 1,5 1060
140F1444 18,5 15,5 20,7 0,75 45,1 1,5 1170
140F1445 19,4 16,2 21,6 0,75 44,1 1,5 1200
140F1446 22,8 18,7 24,9 0,75 37,3 1,5 1415
140F1447 25,4 20,9 27,9 0,75 33,6 1,5 1575
140F1448 30,3 25,2 33,6 0,75 28,1 2,5 1880
140F1449 35,5 29,3 39 0,75 24 2,5 2200

DEVIflex 50T

 Code Pièce à équiper (m2) + ou - 10% Couvre une
surface de (m2)		 Longueur de
la trame (m)		 Largeur de
la trame (m)		 Résistance ohmique de la trame (Ohm) Section Liaison
froide (mm2)		 Puissance
(W)
140F1420 2,7 2,3 3 0,75 452,8 1,5 115
140F1421 4,1 3,4 4,5 0,75 297,7 1,5 180
140F1422 6,2 5,2 6,9 0,75 212,9 1,5 250
140F1423 8,2 6,8 9 0,75 154,4 1,5 345
140F1424 10,6 8,8 11,7 0,75 123,7 1,5 430
140F1425 12,5 10,4 13,8 0,75 102 1,5 520
140F1426 14,3 11,9 15,9 0,75 87,1 1,5 605
140F1427 16,5 13,7 18,3 0,75 76,8 1,5 690
140F1428 20,6 17,1 22,8 0,75 61,1 1,5 865
140F1429 23,8 19,8 26,4 0,75 53,8 1,5 985
140F1430 27,7 23 30,3 0,75 45,9 1,5 1155
140F1431 31 25,7 34,2 0,75 41,1 1,5 1285
